Dieses Programm zeichnet eine Funktion im Display zwischen den einzugebenden Anfangs- und Endwerten des Arguments.
Die Eingabegröße "Inkrement" bestimmt die Anzahl Displaypixel, die der Rechenschrittweite entsprechen. Brauchbar sind Größen zwischen 1 (am genauesten) und 5.
Die Funktion, die gezeichnet werden soll muss in Zeile 270 einprgrammiert werden (s. Listing!), und zwar in der Form Y = f(X), das heisst die Zeile beginnt mit "270: Y =" und danach folgt der Funktionsausdruck, der als Argument die Variable "X" enthält.

Nach Beendigung des Zeichenvorgangs bewirkt ein Drücken der [ENTER]-Taste die Ausgame der Minima- und Maximalwerte auf der x- und y-Achse.
Das Bild kann nicht zurückgewonnen werden.

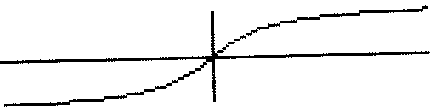

Beispiel: Y = ATN(X)
Anfangswert:	-5
Endwert:	5
Schrittweite:	2

(Grafik erstellt mit Hardcopyroutine des Display-Grafik-Editor)
