 Ausstattung

Für die Vermessung der IR-Signaturen von Schiffen, Luftfahrzeugen und Täuschkörpern bietet sich die Verwendung einer in Azimuth und Elevation steuerbaren Plattform an, wie sie in folgendem Bild zu sehen ist:

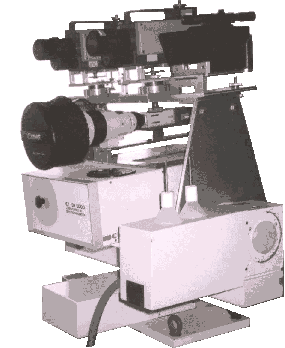

Steuerbare Plattform mit Mess-Sensoren In der obersten Reihe befinden sich von links nach rechts eine Wärmebildkamera AGEMA 900 für das mittlere Infrarot, eine für das ferne Infrarot und ein Laserentfernungsmesser MOLEM.

Darunter sehen Sie eine Videokamera mit Teleobjektiv. (Auch für die Wärmebildkameras sind verschiedene Optiken verfügbar.)

Ganz unten das Spektralradiometer SR 5000. Der runde Deckel links verschließt die Öffnung des Strahlengangs. Von dieser Seite nicht sichtbar ist an das Spektralradiometer noch eine Videokamera angebaut, die durch den Strahlengang blickt.

Das Gehäuse rechts neben dem Radiometer ist der Plattformantrieb für die Elevation. Darauf erkennt man zwei kleine Trichter zum Einfüllen von flüssigem Stickstoff in die Wärmebildkameras. Er dient der Kühlung der Detektoren.

Alle auf der Plattform befindlichen Sensoren sind achsenparallel ausgerichtet und liefern ihre Signale an die verschiedenen Arbeitsplätze, wo die Messung gesteuert und die Daten aufgezeichnet werden.

Mit Hilfe eines Joysticks kann die Plattform manuell gesteuert werden, um ein bewegtes Ziel im Sehfeld der Sensoren halten zu können. Bei Bedarf kann die Plattform aber auch automatisch gesteuert werden, zum Beispiel, um nach der Aufnahme einer Sequenz - wenn das Ziel die Szene verlassen hat - die Sensoren nochmals exakt den gleichen Weg nachfahren zu lassen, um das Hintergrundprofil aufzunehmen. Wir erinnern uns oder lesen nach, dass für die Signatur die Differenz zwischen Ziel und Hintergrund maßgeblich ist.

Radiometer KT4 Eine vollständige Signaturmessung erfordert auch die Messung eines vertikalen Hintergrundprofils, wofür man z.B. nebenstehend abgebildetes Radiometer KT4 verwenden kann. Es misst permanent ein Höhenprofil der IR-Hintergrundstrahlung in der Hauptblickrichtung der Plattform.

Zuletzt seien noch diverse Hilfsgeräte erwähnt, derer man sich für verschiedene Zwecke bedient: Schwarzkörperstrahler, Kollimatoren, usw.
