Das fertige Kinderhaus


 Kinderhaus

Der Bauplan


ACHTUNG!
Diesem Plan liegt keinerlei statische Berechnung zu Grunde!
Ich habe das Haus in der gezeigten Weise aufgebaut und es hält meine drei tobenden Kinder klaglos aus.
Ich übernehme aber keinerlei Verantwortung für die Sicherheit von Nachbauten oder die Richtigkeit der hier gemachten Angaben!

Durch Änderungen während der Bauphase und die Einarbeitung von Verbesserungen kann es zu kleineren Abweichungen zwischen Bauplan, Stückliste und den Fotos in der Beschreibung des Bauablaufes kommen.


Die unten gezeigten Zeichnungen habe ich während vieler Zugfahrten, die mein Beruf damals mit sich brachte, in Microsoft Powerpoint erstellt.
Sie können diese Bilder deshalb auch als Powerpoint-Präsentation laden!

Der Preisstand der Stückliste ist April 2004. Ich habe nur einen flüchtigen Preisvergleich durchgeführt. Ggf. lohnt es sich, mit dieser Stückliste (ohne Preisangaben) mehrere Baumärkte um ein Angebot zu bitten!

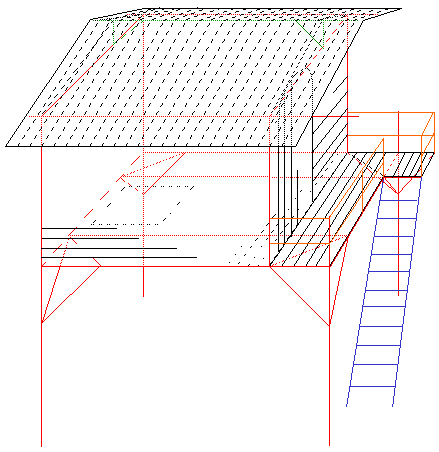

Übersicht

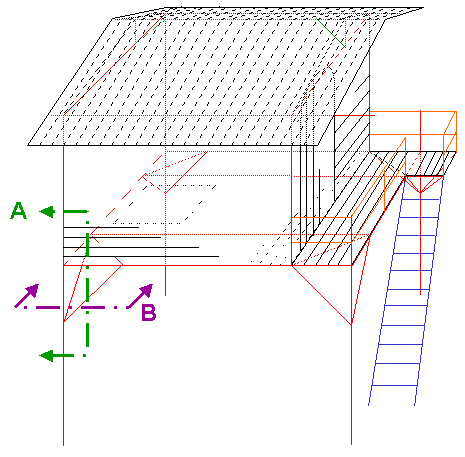

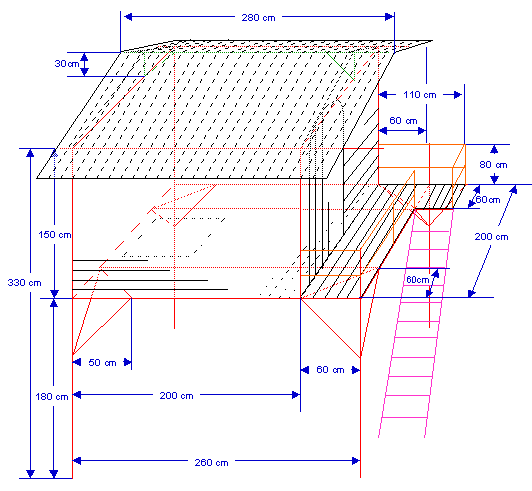

Bemaßung Schnittdefinitionen
Die eingekreisten Zahlen in den folgenden Zeichnungen bezeichnen die Positionen in der Stückliste.

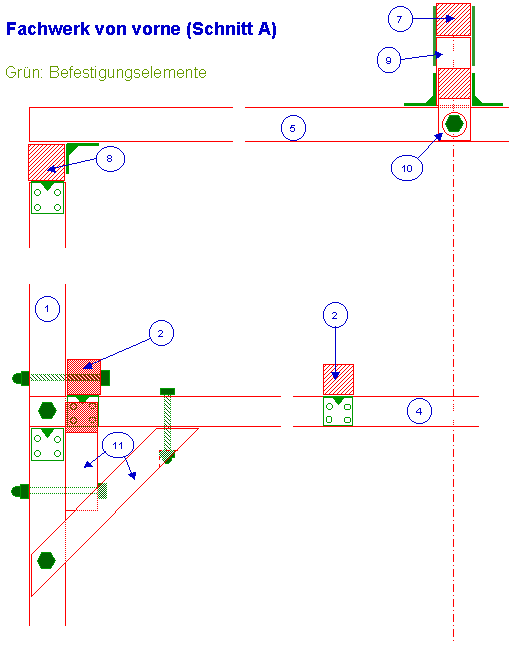

Schnitt A-A
Draufsicht B

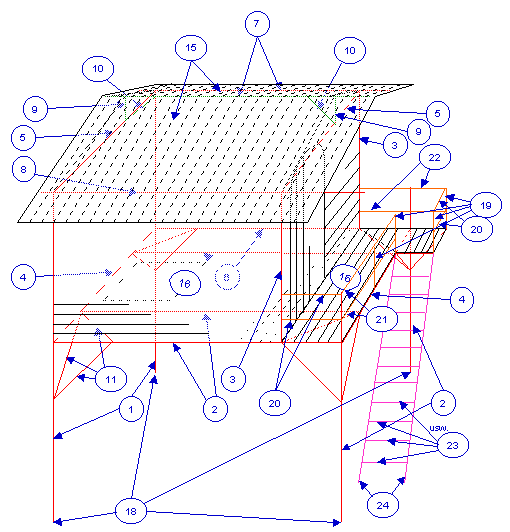

Teilenummern

Meine damalige Frau hatte sich zunächst etwas darüber lustig gemacht, dass ich den Kinderhausbau so detailliert geplant habe. Im Nachhinein hat aber auch sie zugegeben, dass sich die Planungsarbeit gelohnt hat! Insbesondere die Möglichkeit, das gesamte Material zugeschnitten anliefern zu lassen, hat sehr viel Arbeitszeit gespart!

Die Stückliste, die Sie dazu brauchen, finden Sie nachfolgend, oder Sie können sie als Excel-Datei laden.
Die Farben der Nummerierung entsprechen den Farben in der Übersichtszeichnung.

Die Stückliste

Stückliste Kinderhaus
Nr. Gegenstand Maß Anzahl Einheit Stückpreis Summe
1 hintere Eckbalken 9 x 9 x 330 cm 2 Stk 10,15 € 20,30 €
2 vordere Eckbalken und untere linke Längsträger 9 x 9 x 260 cm 4 Stk 7,85 € 31,40 €
3 vordere Hauseckbalken (oben auf der Plattform) 9 x 9 x 150 cm 2 Stk 4,64 € 9,28 €
4 Querträger unten und oben 9 x 9 x 200 cm 4 Stk 5,70 € 22,80 €
5 Querträger oben = Nr. 4 0,00 €
6 untere Längsträger Leiteranschlagseite 9 x 9 x 310 cm 2 Stk 9,55 € 19,10 €
7 oberer Längsträger und First 9 x 9 x 280 cm 2 Stk 8,62 € 17,25 €
8 oberer Längsträger mit Kranfortsatz 9 x 9 x 350 cm 1 Stk 10,78 € 10,78 €
9 Firstträger 9 x 9 x 40 cm 2 Stk 1,23 € 2,46 €
10 Firstabstrebungen mit 45°-Enden 9 x 9 x 70 cm 2 Stk 2,16 € 4,31 €
11 Eckstützen mit 45°-Enden 9 x 9 x 75 cm 11 Stk 2,31 € 23,10 €
12 Leitereckstütze entfällt 0,00 €
13 Türrahmen 2 x 10 x 150 cm 1 Stk 2,00 € 2,00 €
14 Falltürrahmen 2 x 10 x 70 cm 3 Stk 2,00 € 6,00 €
15 Dachhälfte 2Stk à 2 x 130 x 270 cm 2 x 3.51 7,02 6,50 € 45,63 €
16 Fußboden 2 x 200 x 260 cm + 2 x 60 x 50 cm 5,5 5,5 6,50 € 35,75 €
17 Wände 2 x 200 x 168 + Giebelspitze 14,64 14,64 6,50 € 95,16 €
18 Einschlaghülsen 9 x 9 cm 4 Stk 8,90 € 35,60 €
19 Geländerpfosten 9 x 9 x 80 cm 3 Stk 1,00 € 3,00 €
20 Geländer 2 x 10 x 60 cm 4 Stk 1,00 € 4,00 €
21 Geländer 2 x 10 x 140 cm 2 Stk 2,00 € 4,00 €
22 Geländer 2 x 10 x 110 cm 2 Stk 1,00 € 2,00 €
23 Leitersprossen 2 x 10 x 50 cm 10 Stk 1,00 € 10,00 €
24 Leiterstreben 4 x 20 x 250 cm 2 Stk 12,00 € 24,00 €
25 Maschinenschrauben mit Muttern M10 x 200 mm 16 Stk 1,10 € 17,60 €
25a Maschinenschraube mit Mutter M10 x 260 mm 1 Stk 1,10 € 1,10 €
25b Holzschrauben 10 x 160 mm 15 Stk 1,10 € 16,50 €
25c Unterlegscheiben M10 / 30mm 64 Stk 0,05 € 3,20 €
25d Hutmuttern M10 17 Stk 0,36 € 6,12 €
26 Winkelverbinder 90° mit Schrauben 2 x 80 x 80 mm 26 Stk 2,00 € 52,00 €
27 Verbinder für Firstträger, plan 80 x 160 mm 4 Stk 2,00 € 8,00 €
28 Schrauben für Fußboden, 4 pro Diele 5 x 70 mm 1 200 Stk 11,00 € 11,00 €
29 Schrauben für Wände, 2 pro Paneel 5 x 70 mm 1 200 Stk 11,00 € 11,00 €
30 Schiebetürbeschlagset 160cm 1 Stk 15,00 € 15,00 €
31 Falltürscharniere 10 x 10 cm 2 Stk 6,00 € 12,00 €
32 Leiterscharniere 4 x 20 cm 2 Stk 6,00 € 12,00 €
33 Flaschenzug 1 Stk 17,50 € 17,50 €
34 Flaschenzuganschläge, Ösen, Haken, Karabiner diverse 1 Stk 10,00 € 10,00 €
35 Türhaken 2 Stk 3,00 € 6,00 €
36 Dachpappe 1 x 10 m 1 Rolle 21,50 € 21,50 €
37 Dachpappstifte 1 200Stk 5,00 € 5,00 €
38 Holzschutzlasur Bondex "Oregon Pine" 5 l 10,00 € 50,00 €
39 Schaukelhaken 2 Stk 5,75 € 11,50 €
40 Montageschaum (zum Fugen dichten) 1 Dose 3,95 € 3,95 €
41 Lichtschalter 1 Stk 3,25 € 3,25 €
42 Kabel 10 m 0,50 € 5,00 €
43 Kabelschellen 1 Paket 3,15 € 3,15 €
44 Lampe 1 Stk 4,00 € 4,00 €
45 Stecker 1 Stk 3,00 € 3,00 €
46 Verteilerdose 1 Stk 2,00 € 2,00 €
47 Estrich-Beton 4 50kg-Sack 2,49 € 9,96 €
48 Nylonleine für Strickleiter 15m 1 Rolle 7,65 € 7,65 €
49 Rundholz für Strickleiter 28mm x 240cm 1 Stk 7,59 € 7,59 €
50 Fenster 50 x 70 cm 1 Stk 0,00 € 0,00 €
51 Fenster 20 x 30 cm 1 Stk 0,00 € 0,00 €
Klapptisch 60 x 60 cm
Regal
Teppichbodenreste
Holzzuschnitt 50,00 €
SUMME 814,49 €
